AM-CELL C Series Optical Automated 3D Measurement System

AM-CELL C Series Optical Automated 3D Measurement System

Технически данни и информация

Модел:	AM-CELL C13X	AM-CELL C15X	AM-CELL C18X
Размер:	4m × 3m	4.5m × 4m	5m × 4m
Тип робот:	Cobot, reaching 1300mm	Cobot, reaching 1500mm	Cobot, reaching 1800mm
Поддържат се 3D скенер:	Пълна серия от оптични 3D системи за измерване на Scantech
Комуникационен протокол:	TCP/IP, USB 3.0, OPCUA	TCP/IP, USB 3.0, OPCUA	TCP/IP, USB 3.0, OPCUA
Разширена комуникация:	Socket
Безопасен режим:	Активно аварийно спиране + безопасност с обратна връзка
Входно напрежение:	AC~220 V/50-60 Hz
Мощност на оборудването:	1.5 KW	2.2 KW	3 KW
Turntable Type:	TT200	TT500	TT800	TT1000
Товароносимост:	200 KG	500 KG	800 KG	1000 KG
Максимален размер на обекта	D≤Ø1200mm, H≤1000mm	D≤Ø1500mm, H≤1200mm	D≤Ø1800mm，H≤1500mm	D≤Ø2200mm, H≤1800mm
Turntable Power	0.75 KW	1 KW	1.5 KW	2 KW
Тип мотор:	Абсолютен серво мотор

Описание на продукта

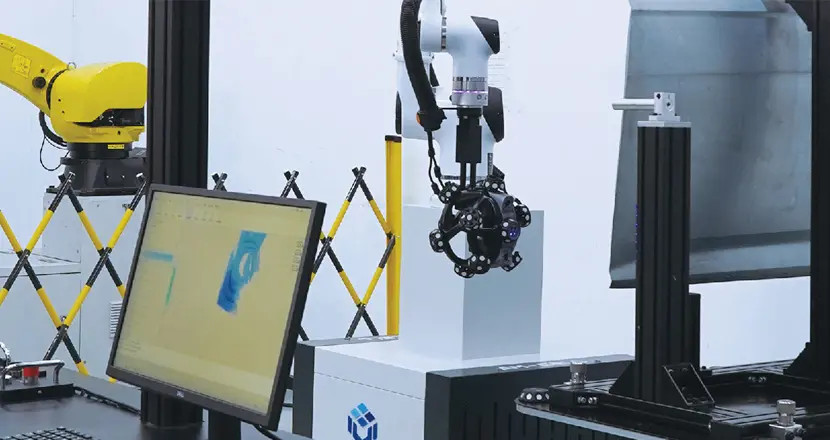

3D измерване от метрологичен клас

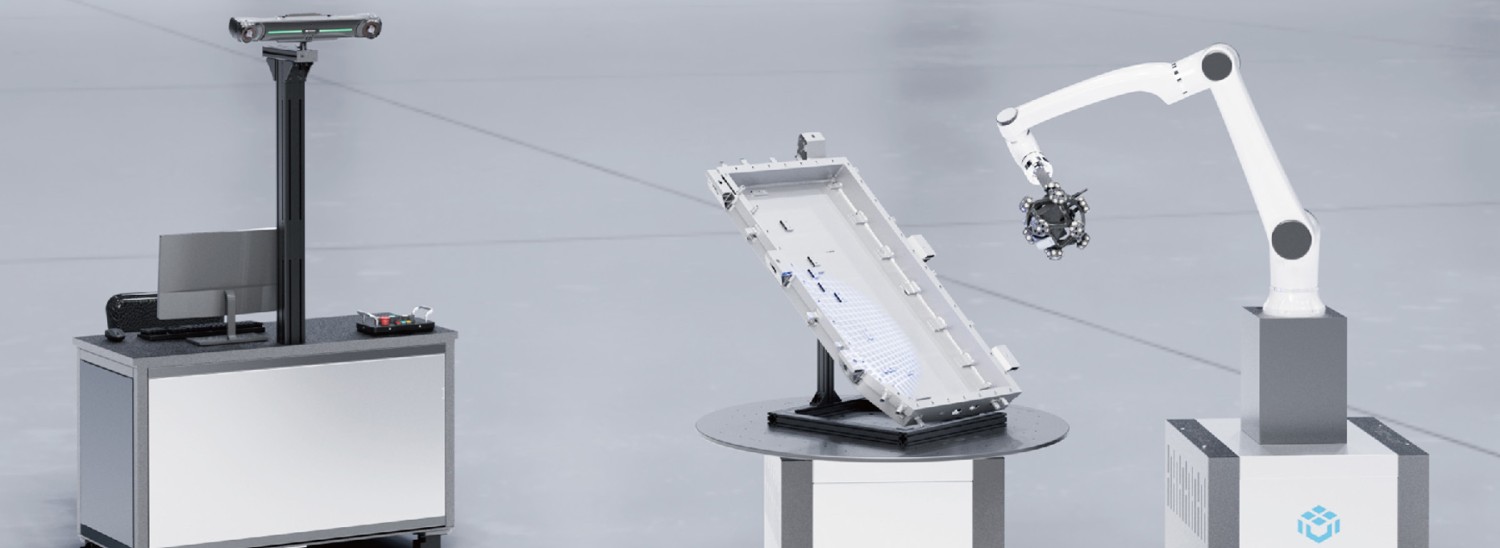

Серията AM-CELL C, съвместима с пълната гама безцелеви и оптични 3D измервателни системи на Scantech, може да измерва стотици части автоматично и стабилно 24 часа на ден. Системата осигурява свръхвисока скорост на измерване до 2 600 000 MPS и метрологична точност от 0,025 mm и ви предоставя прецизни резултати от измерване за визуализиране на GD&T отклонения.

Благодарение на усъвършенстваното си измерване на стойността на сивото, серията AM-CELL C позволява автоматични проверки на ръбовете и осигурява прецизни резултати. Потребителите могат да получат точни 3D данни за затворени елементи като дупки, слотове и правоъгълници на части за щамповане и машинно обработени части.

AM-CELL C има за цел да даде възможност на анализа на производствения процес за увеличаване на продукцията от източника, намаляване на производствените разходи и постигане на стандартизирани процеси за контрол на качеството.

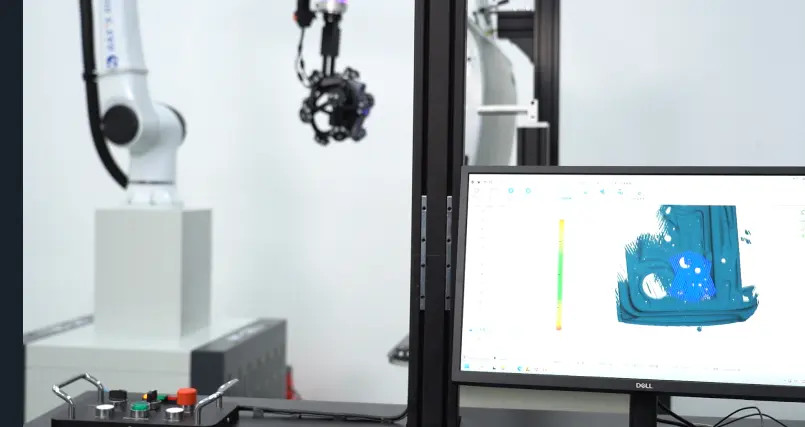

Автоматизиран софтуер DefinSight-AM AM-CELL C се захранва от собствено разработен автоматизиран софтуер за измерване DefinSight-AM, който може да се похвали с разширено улавяне на данни и високо интелигентен контрол на робота. Той е съвместим с цялата гама от 3D скенери на Scantech и различни решения за измерване, за да позволи прецизно улавяне на данни и надеждни резултати от измерване. Софтуерът може да работи с масови индустриални и кооперативни роботи. Той може да позволи директна връзка с роботи, като същевременно се придържа към изискванията за безопасност.
