Chotest Machine Tool Probe

Технически данни и информация

1. Технически параметри на датчика:
1) Батерия: Две 1/2 AA 3,6 V литиеви батерии;
2) Температура на съхранение: (-25 ~ 70)℃;
3) Работна температура: (5~55)℃;

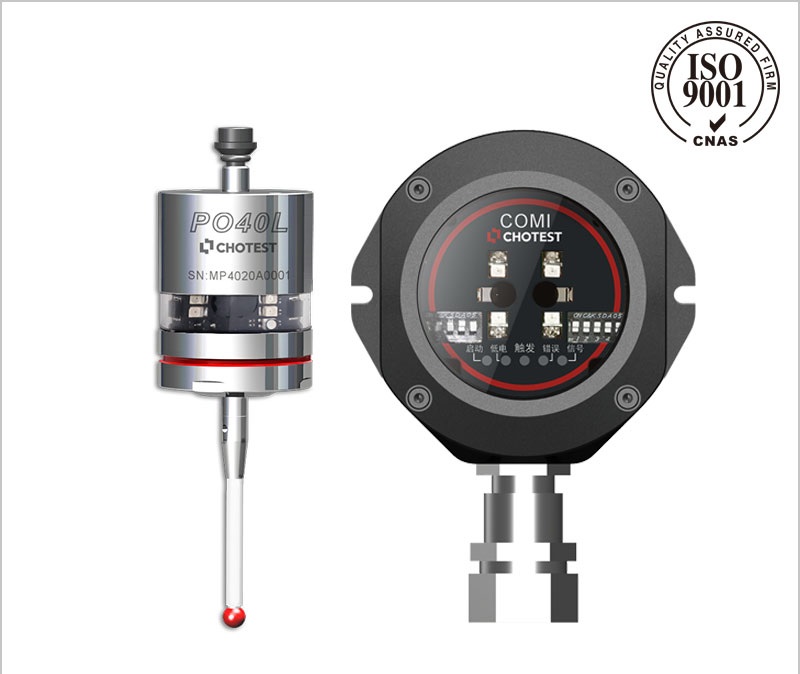

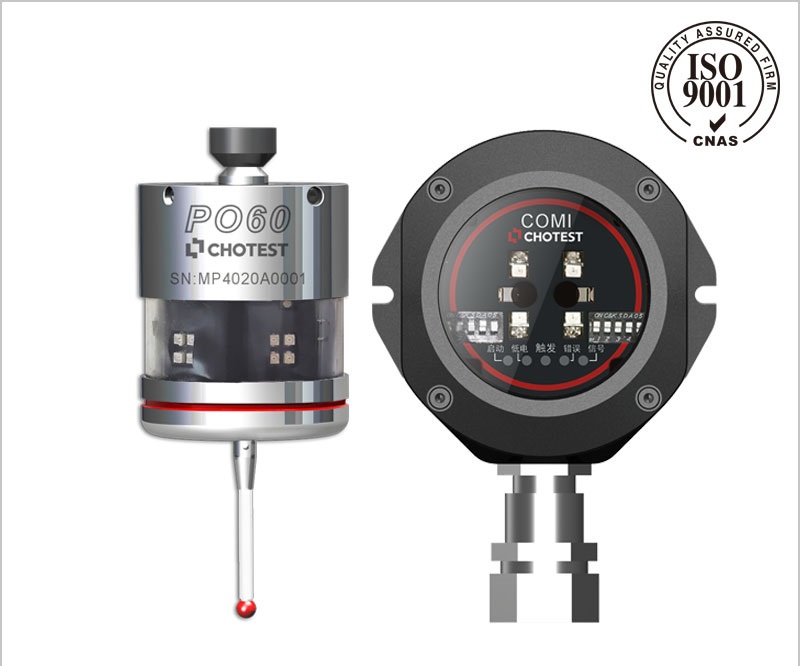

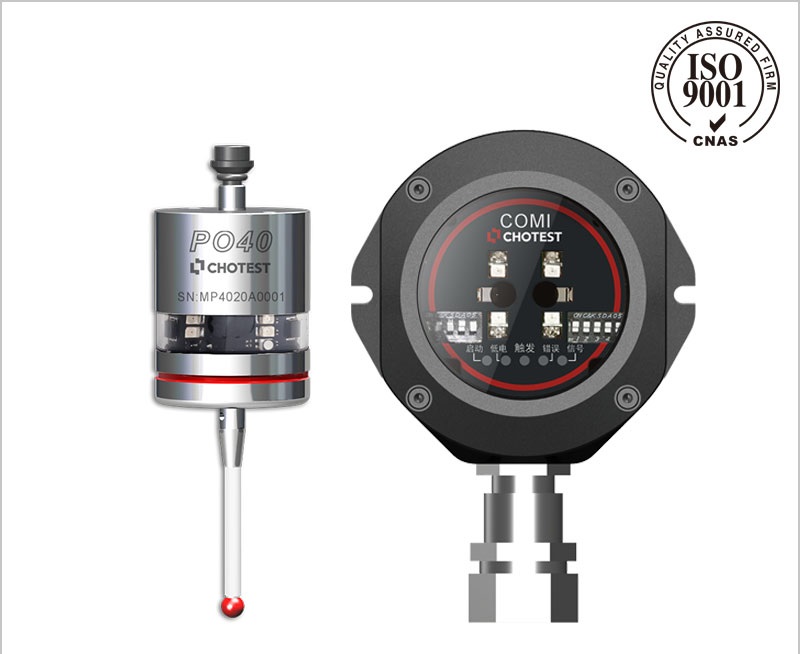

Номер на продукт	PO40	PO40L	PO60
Размер (Датчик)	φ40 mm* L50 mm	φ40 mm* L52 mm	φ63 mm* L76 mm
Тегло (Датчик без държач)	260 g	280 g	880 g
Вид на предаването	360° IR	360° IR	360° IR
Разстояние на предаване	5 m	5 m	6 m
Стартов режим	Code M	Code M	Code M, Завъртане
Скорост на въртене	Max 1000 об/min	Max 1000 об/min	Max 1000 об/min
Посока на задействане	±X/±Y/﹢Z	±X/±Y/﹢Z	±X/±Y/﹢Z
Повторяемост на еднопосочно задействане 2δ^*1	1 um	1 um	2 um
Максимално превишаване^*2	XY: 12.5 mm; +Z: 6 mm	XY: 12.5 mm; +Z: 6 mm	XY: 12.5 mm; +Z: 6 mm
Сила на задействане по XY^*3	0.5 N ~ 0.9 N	0.3 N ~ 1.6 N Регулируема	0.5 N ~ 3.5 N Регулируема
Сила на задействане по Z	5.8 N	4 N ~ 10 N Регулируема	3.5N ~ 14 N Регулируема

Забележка:
*1: Изпитване с 50-милиметров прав щуцер при скорост 480 mm/min.
*2: Изпитване с 50 мм прав щуцер при скорост
*3: Изпитване с 50 mm прав щуцер при скорост 480 mm/min.

2. Технически параметри на приемника:
1) Вид на предаването: IR, 360°;
2) Работен обхват: Макс. 8 m
3) Тегло: 926 g
4) Входно напрежение: 12 V ~ 30 V
5) Входящ ток: <100 mA, при приемане <40 mA;
6) Кабел към контролера на машината: специален екраниран кабел 13 PIN, 8 m или 15 m;
7) Температура на съхранение: (-25 ~ 70)℃, работна температура: (5 ~ 55)℃;

Описание на продукта

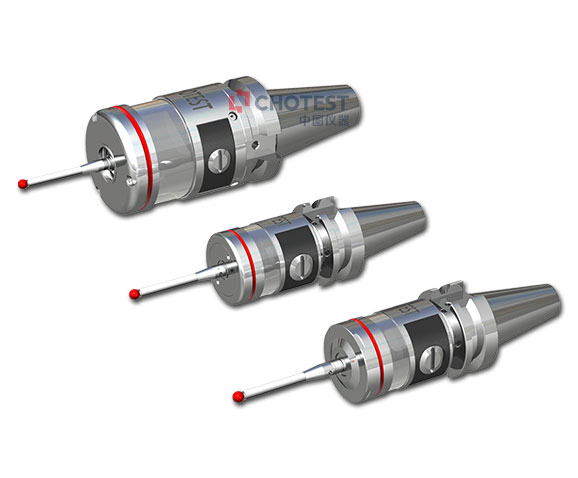

Датчикът за машинни инструменти от серията PO използва триточков дизайн на спусъка, който е най-стабилната структура. Вътре в сондата е разположен тригер. Когато щуцерът се премести радиално или аксиално чрез външна сила, задейства се задействащият блок. След това веригата във вътрешността на датчика изпраща задействащ сигнал към приемника, а приемникът го предава на машинния инструмент, вследствие на което настоящите координати на всяка ос на машинния инструмент се записват автоматично. Накрая резултатите от измерването се изчисляват в съответствие със записите на координатите на свързаните точки.
